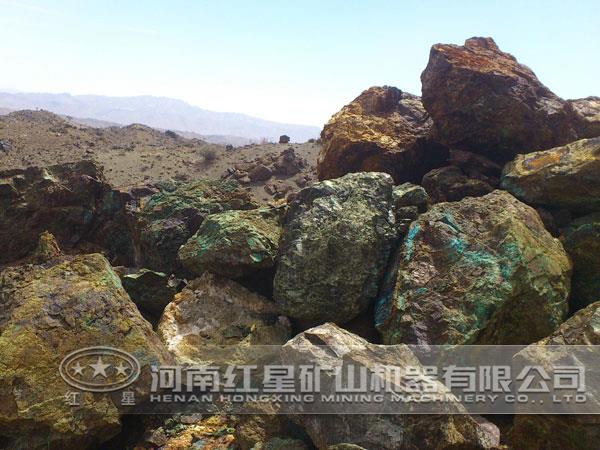

本文對某含金銅礦石進行礦石性質(zhì)分析，并采用原料磨、顎式破碎機對原礦樣進行粉碎處理，將兩種粉碎方式下得到的試樣分別進行浮選研究，在此基礎(chǔ)上，總結(jié)與分析兩種不同粉碎方式對此含金銅礦石浮選的影響。

1、磨礦細度

為考察原料磨粉碎產(chǎn)品和顎式破碎產(chǎn)品在不同磨礦細度下對浮選指標的影響，進行了磨礦細度研究。對于顎式破碎機破碎產(chǎn)品而言，磨礦細度對粗選銅精礦品位影響不大，但對銅的回收率影響較大。在磨礦細度為-74μm含量75%時，銅的指標達到更佳，后續(xù)顎式破碎產(chǎn)品浮選的磨礦細度采用-74μm占75%。對于原料磨破碎—磨礦，在磨礦細度為-74μm含量大于75%時，銅的指標變化不大，后續(xù)磨礦細度-74μm占75%為宜。

綜上所述，原料磨破碎—球磨礦樣浮選精礦產(chǎn)品品位和回收率都高于顎式破碎—球磨礦樣浮選精礦，當磨礦產(chǎn)品較粗時，原料磨破碎—球磨礦樣浮選精礦產(chǎn)品品位和回收率已高于顎式破碎—球磨礦樣高值。可見，如果要達到和顎式破碎礦樣更佳浮選指標，可以適當降低原料磨破碎礦樣磨礦細度，達到節(jié)能降耗的目的。

顎式破碎機

2、石灰用量

為考察石灰用量不同對顎式破碎—球磨和原料磨破碎—球磨產(chǎn)品浮選指標的影響，將石灰添加地點改為球磨機中，其用量為變量，磨礦細度為-74μm占75%。得出結(jié)論，就顎式破碎產(chǎn)品而言，石灰用量對顎式破碎—球磨產(chǎn)品粗選銅回收率影響大，但對銅品位影響不大，隨著石灰用量的增加，銅回收率呈現(xiàn)平穩(wěn)緩慢的增加，當石灰用量大于1.4kg/t時，銅的回收率化不大，綜合考慮后續(xù)顎式破碎確定石灰用量為1.4kg/t；就水泥磨產(chǎn)品而言，石灰用量對粗選銅品位和回收率影響都比較大，當石灰用量為1.2kg/t時，粗銅精礦指標達到更佳，即此時銅品位為6.99%，回收率為84.69%，所以確定比壓力5.5N/m㎡的水泥磨—球磨產(chǎn)品后續(xù)浮選石灰用量為1.2kg/t。

可見，水泥磨技術(shù)在低品位銅礦石浮選中的應(yīng)用可在保證浮選指標不低于顎式破碎—球磨浮選指標前提下降低后續(xù)粗選石灰用量，實現(xiàn)低堿度浮選。

3、丁基銨黑藥用量

在兩種不同粉碎方式條件下，磨礦細度均為-74μm占75%，石灰用量為1.2kg/t，進行捕收劑丁基銨黑藥用量對粗精礦銅品位和回收率的影響研究。

適當提高丁基銨黑藥用量可以提高顎式破碎—球磨產(chǎn)品粗選銅回收率，但是粗精礦銅品位隨著丁基銨黑藥用量的增加而下降，分選效率呈現(xiàn)先增加后下降的趨勢，更佳適宜丁基銨黑藥用量為30g/t；丁基銨黑藥用量水泥磨—球磨產(chǎn)品浮選粗精礦銅的回收率和品位影響很大，當丁基銨黑藥用量為超過20g/t時，銅品位呈現(xiàn)下降趨勢，銅的回收率幾乎不變，綜合考慮確定丁基銨黑藥用量為20g/t。

可見，原料磨在銅礦破碎段的應(yīng)用，不僅可以提高后續(xù)浮選指標，還可以降低浮選藥劑用量。

原料磨

4、精選石灰用量

考察不同粉碎方式下球磨產(chǎn)品在精選時石灰用量對精礦銅指標的影響，可以得出，精礦銅的回收率隨著石灰用量的增加急速下降，對于顎式破碎產(chǎn)品，當石灰用量小于300g/t時，銅品位隨著石灰用量的增加緩慢上升，但當石灰用量大于300g/t時，銅的品位隨著石灰用量的增加呈現(xiàn)加速上升趨勢，顎式破碎—球磨產(chǎn)品精選石灰適宜用量為400g/t；對于水泥磨產(chǎn)品，石灰用量對銅精礦品位和回收率影響均比較大，水泥磨—球磨精選石灰適宜用量為300g/t。

5、精選水玻璃用量

考察兩種不同粉碎方式下球磨產(chǎn)品浮選精選水玻璃用量對銅精礦指標的影響，得出水玻璃對此含金銅礦石具有較強的分散作用，可以顯著提高精礦品位，但對目的礦物也有抑制作用，綜合考慮，確定顎式破碎產(chǎn)品精選水玻璃更佳用量為300g/t，水泥磨產(chǎn)品精選水玻璃更佳用量為200g/t。

6、不同粉碎方式產(chǎn)品浮選開路對比

最終確定采用一次粗選、一次精選、三次掃選的流程進行兩種粉碎方式產(chǎn)品開路浮選。

得出結(jié)論，與顎式破碎—球磨產(chǎn)品精礦銅回收率相比，水泥磨—球磨產(chǎn)品精礦銅回收率有所提高，提高了2.07%；水泥磨—球磨產(chǎn)品尾礦銅損失均小于顎式破碎—球磨產(chǎn)品尾礦銅損失，低9.11%。水泥磨—球磨產(chǎn)品精礦產(chǎn)率比顎式破碎—球磨產(chǎn)品精礦產(chǎn)率高0.21%，但是銅品位降低3.73%；5.5N/m㎡水泥磨—球磨產(chǎn)品尾礦產(chǎn)率比顎式破碎—球磨產(chǎn)品尾礦產(chǎn)率低4.88%，銅品位也降低了0.03%。

水泥磨

7、不同粉碎方式產(chǎn)品浮選閉路對比

水泥磨—球磨產(chǎn)品浮選指標優(yōu)于顎式破碎—球磨產(chǎn)品浮選指標。與顎式破碎產(chǎn)品在磨礦細度為-74μm75%閉路浮選結(jié)果相比，水泥磨產(chǎn)品在磨礦細度-74μm75%閉路獲得含金銅精礦產(chǎn)率高0.14%，金品位提高0.64g/t，回收率提高2.80%，銅品位提高0.73%，銅回收率提高6.19%。

原料磨是一種節(jié)能效能高的粉磨設(shè)備，在選礦工藝中和球磨機聯(lián)合處理細碎產(chǎn)品，上文對原料磨與顎式破碎機兩種不同的破碎方式進行對比，最后得出結(jié)論，原料磨可以降低入磨粒度，實現(xiàn)“多碎少磨”，經(jīng)原料磨粉碎后的產(chǎn)品粉礦多、產(chǎn)品富含裂紋，有利于后續(xù)的磨礦和選別作業(yè)，所以原料磨是更佳的破碎粉磨設(shè)備，如有需要，歡迎撥打0371-67772626，或直接點擊在線咨詢詢價。
